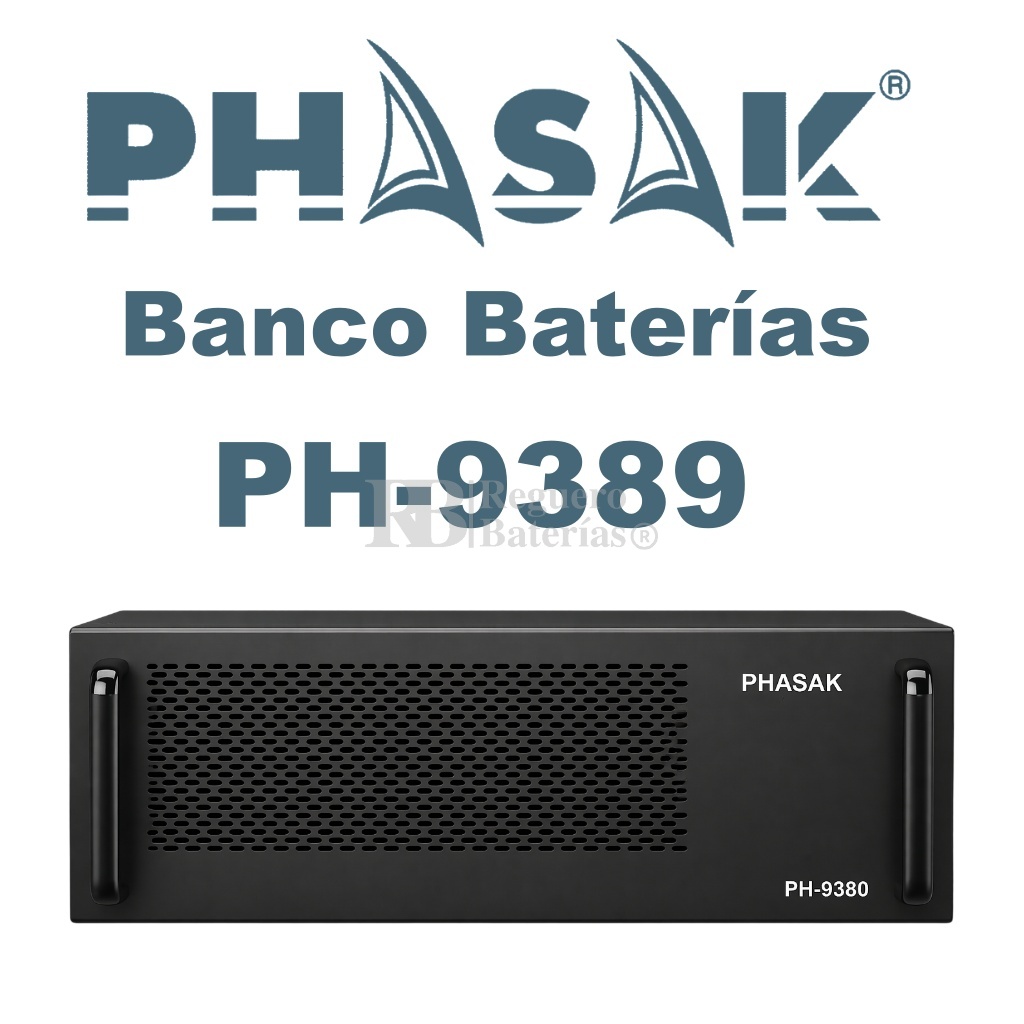

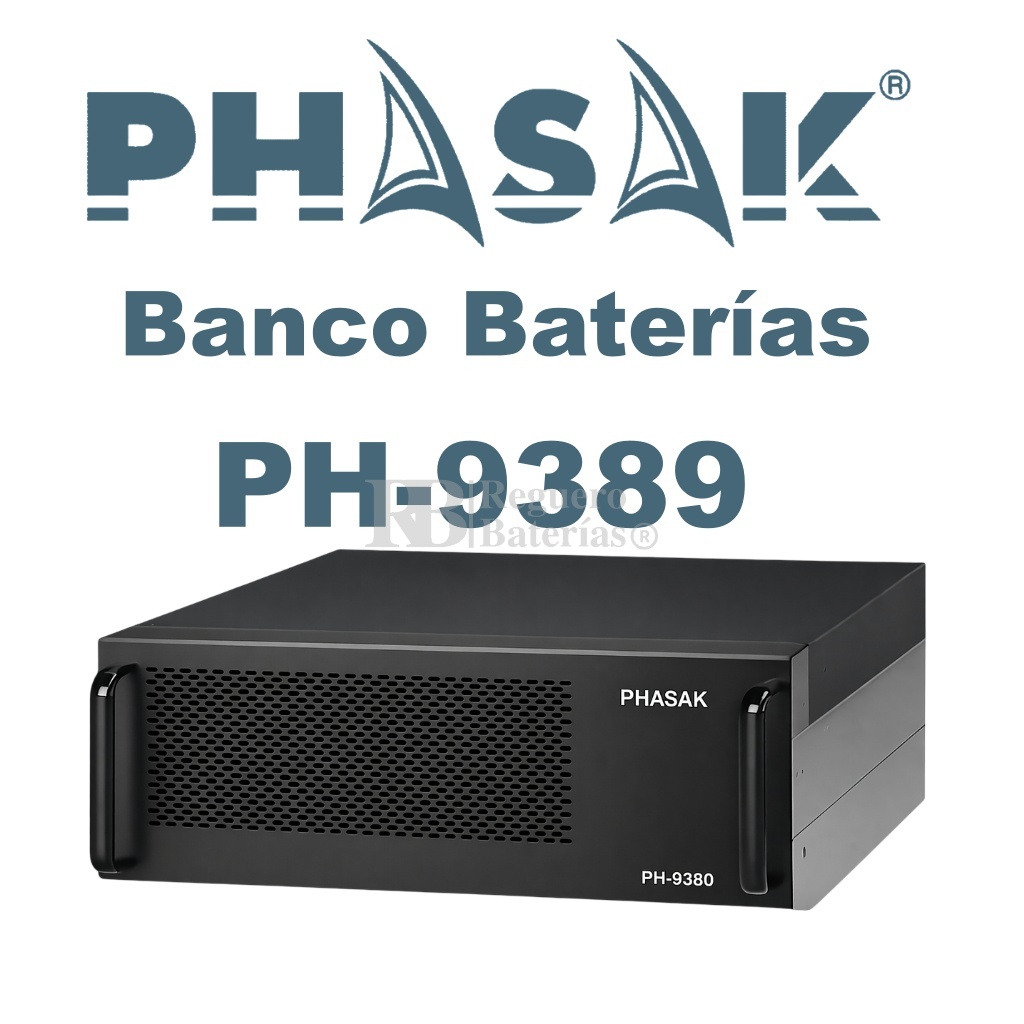

Banco de baterías Phasak PH-9389 compatible con SAI Phasak PH-9380 y PH-9382
El PH 9389 es un banco de baterías diseñado específicamente para su integración con los sistemas SAI PH 9380 y PH 9382, permitiendo incrementar la autonomía de respaldo en instalaciones que requieren un mayor tiempo de suministro energético.

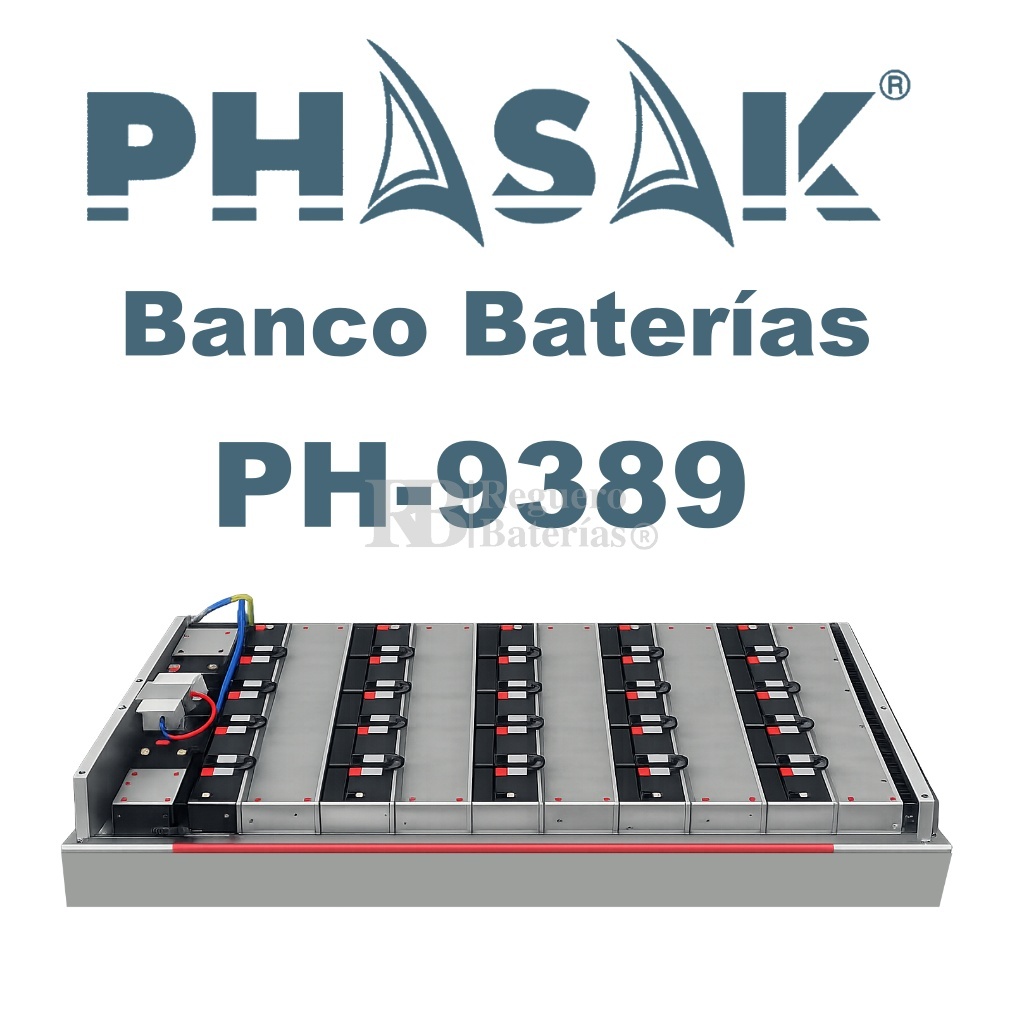

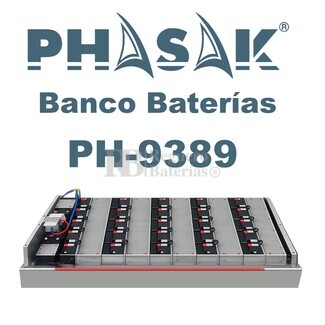

Su diseño optimizado permite alojar hasta 20 baterías de 12V / 9Ah, garantizando una disposición ordenada, segura y eficiente dentro de armarios eléctricos o espacios técnicos.
El banco de baterías PHASAK PH-9389 debe instalarse en un entorno interior acondicionado, sobre una superficie estable, nivelada y con la capacidad estructural necesaria para soportar el peso del equipo.
Para garantizar un funcionamiento óptimo y seguro, es imprescindible asegurar una correcta ventilación del sistema, manteniendo una distancia mínima de 50 cm respecto a paredes u otros elementos, y evitando en todo momento la obstrucción de las rejillas de ventilación.
La instalación del equipo puede realizarse tanto en formato rack como en configuración torre, utilizando en todos los casos raíles, bandejas o sistemas de soporte adecuados.
Debido al peso del conjunto, no se recomienda su fijación exclusivamente mediante las orejas frontales, siendo imprescindible el uso de elementos de soporte adicionales que garanticen una instalación segura y estable.
El lugar de instalación debe cumplir con las condiciones ambientales recomendadas, manteniendo una temperatura de funcionamiento comprendida entre 0 y 40 °C y una humedad relativa entre 30 % y 90 %, sin presencia de condensación.
El banco de baterías PHASAK PH-9389 debe conectarse al SAI de la Serie TITAN 3P mediante el cable DC suministrado, asegurando una conexión firme y correcta antes de la puesta en marcha del sistema. En configuraciones de 10 kVA, el sistema utiliza un único módulo de baterías PH 9389, mientras que en configuraciones de
20 kVA es necesario conectar dos módulos PH 9389, siguiendo el orden y esquema de conexión especificados en el manual técnico del equipo.
Antes de energizar el sistema, es imprescindible verificar la correcta posición del interruptor DC (breaker) y confirmar que todas las conexiones se encuentran debidamente aseguradas.
No debe conectarse ni desconectarse la Battery Box mientras el SAI esté operando en modo batería (DC), ya que esta acción puede suponer un riesgo eléctrico y provocar daños en el equipo.
Datos técnicos:
- Capacidad: Hasta 20 baterías
- Tipo de batería: 12 V / 9 Ah
- Compatibilidad: PH 9380 / PH 9382

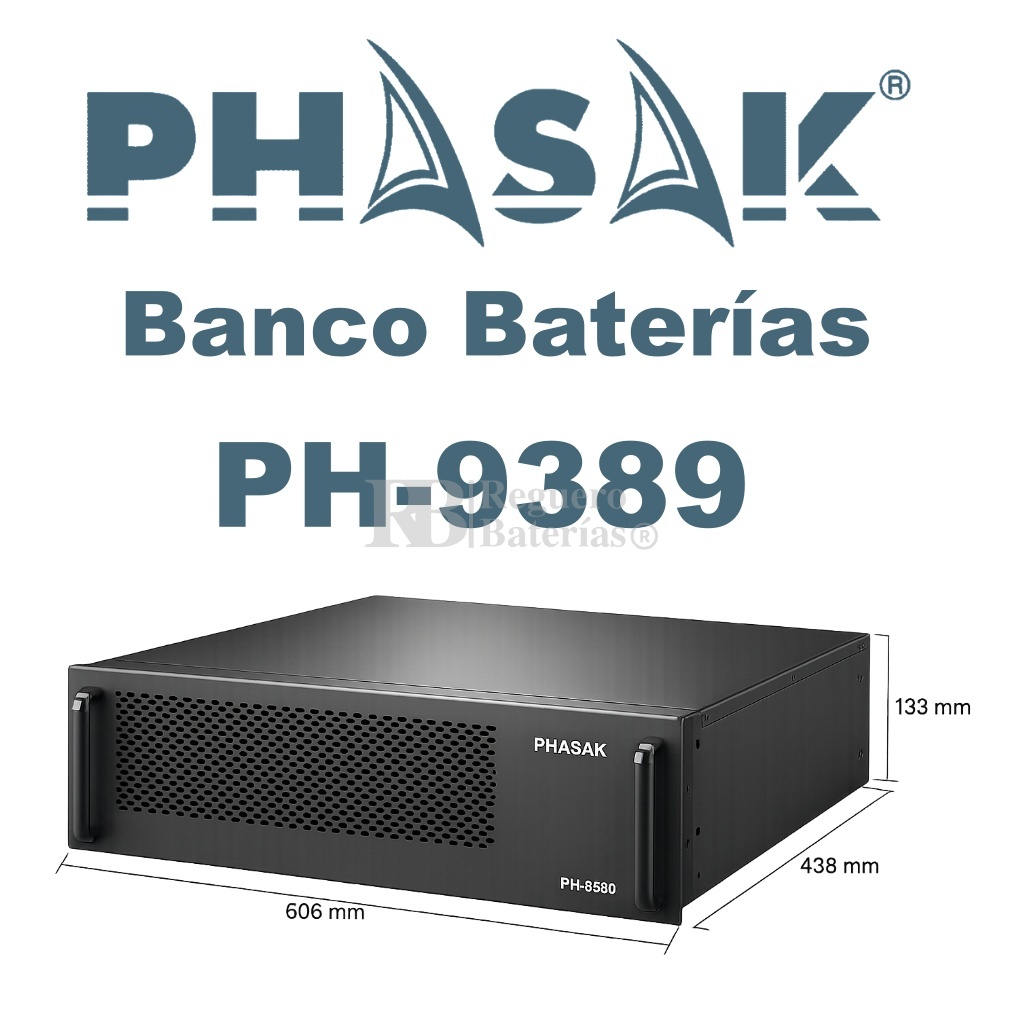

- Dimensiones (Al × An × Pr): 606 × 438 × 318 mm
